Symmetrischer Schnellwechsler SQ

für Bagger von 8 bis 43 t

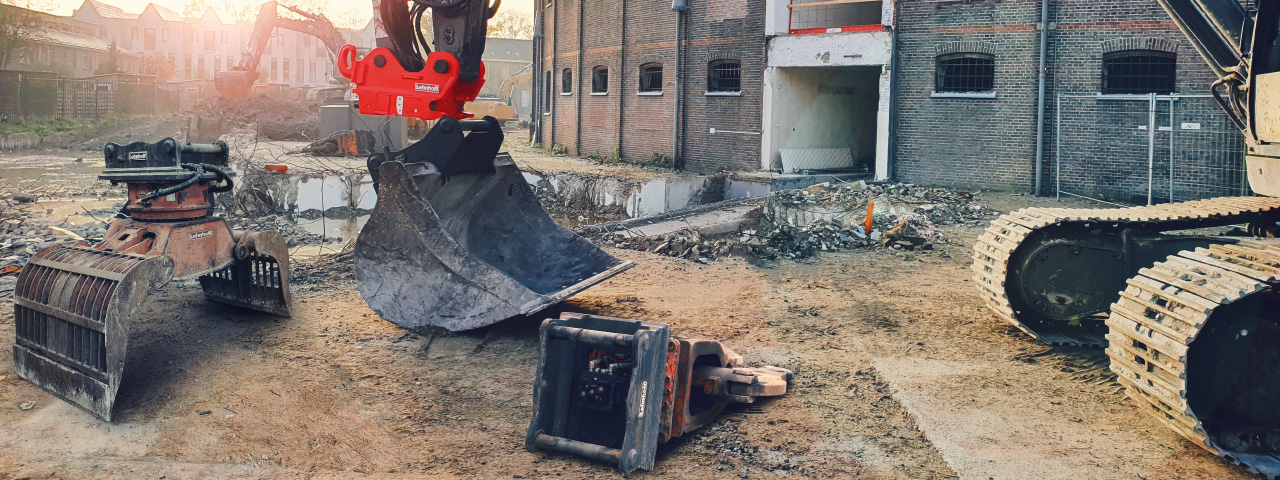

Mit dem vollautomatischen Lehnhoff SQ System wechseln Sie alle hydraulischen Anbaugeräte ohne die Kabine zu verlassen.
Die Kombination aus symmetrischem Schnellwechsler und integrierter patentierter Lehnhoff-Ventiltechnik bringt Ihnen Investitionssicherheit und folgende Vorteile:

Höhere Wirtschaftlichkeit durch Bagger-, Personal- und Zeitersparnis

Schonung von Maschine, Anbaugeräten und Hydraulikschläuchen

Effizienteres Arbeiten - Werkzeugwechsel auch bei kurzen Arbeitszyklen

Mehr Sicherheit und Komfort für den Fahrer

Lehnhoff SQ: Ein Standard - viele Möglichkeiten

Lehnhoff SQ-Schnellwechsler basieren auf dem S-Standard und sind durch ihre Bauart kompakt, vergleichsweise leicht und sehr robust. Die standardisierte Aufnahme mit 2 Wellen ermöglicht ein Drehen des Anbaugerätes um 180°, d.h. der Einsatz eines Löffels ist als Tieflöffel oder auch als Hochlöffel möglich.

S-Standard +

Lehnhoff SQ ergänzt den symmetrischen Gedanken des S-Standards mit einem genialen Feature: Durch einen symmetrisch aufgebauten Ventilblock lassen sich Anbaugeräte wie ein Schwenklöffel oder ein Brecher-Löffel auch im Hochlöffel-Modus hydraulisch betreiben.

Lehnhoff SQ: Die technischen Highlights

vollsymmetrische Ventilblockanordnung ermöglicht die um 180° gedrehte Anwendung auch von hydraulischen Anbaugeräten z.B. Schwenklöffel, Siebschaufel, Brecherlöffel (wo sinnvoll)
präzise Hydraulikverbindung durch patentierte Ventilspanntechnik
Lehnhoff Kurzhubventile mit minimalem Druckverlust und geringer Erwärmung bei größtem Öldurchfluss
im Ventilblock integrierte Druckloseinheit ermöglicht besonders geringen Installationsaufwand
Besonders wartungsfreundliche Ventiltechnik (Dichtungswechsel in 2 min. auf der Baustelle möglich)
Not-Ent- und Verriegelung - teilweise mit Steckschlüssel möglich (SQ70)

Blockinterne Druckloseinheit

Beim Entriegelungsvorgang werden Arbeitsleitung und Greifer-Drehleitung in S-Block und A-Block drucklos geschaltet
Erhöht Standzeit der Ventile
Im Ventilblock integriert, dadurch kosten- und zeitintensive Installation am Bagger unnötig
Installationsaufwand entspricht somit dem eines herkömmlichen hydraulischen Schnellwechslers

SQ - Ventilblöcke

S-Block: Ventilblock im Schnellwechsler

mit 5 symmtr. angeordneten Kurzhubventilen
inkl. Leckölleitung
integrierte hydraulische Verspannstütze für feste Hydraulikverbindungen
optional mit Stromdurchführung

A-Block: Ventilblock im Anbaugerät

Anzahl Ventile auf das jeweilige Anbaugerät abgestimmt
nicht belegte Ventilplätze bekommen einen sog. Dummy-Einsatz
Kurzhubventile schließen bündig mit der Blockoberfläche ab -> sehr leicht zu pflegen

- Ventile Arbeitskreis

- Ventile Greifer-Drehkreis

- Ventil Lecköl

- Ventildummy

- Optionale
  Stromdurchführung

SQ-Adapter - passend für Anbaugeräte aller Art und Marken

Egal welches Anbaugerät welcher Marke Sie mit Ihrem Bagger verbinden wollen: Lehnhoff bietet für alle Anbaugeräte angepasste SQ-Adapter. Dank des definierten S-Standards passen alle SQ-Adaptionen einer Klasse zu allen Schnellwechslern, die den S-Standard bedienen.

Adapterrahmen für z.B. Löffelumbau

Schraubadapter mit Ventilblock und Bohrbild passend für z.B. Hammer / Sortiergreifer / Schere usw.

Greiferadapter für hängenden Greifer mit Ventilblock und Kreuzgelenk passend zum jeweiligen Typ

Schraubadapter mit Ventilblock und Multi-Bohrbild, passend für die gängigsten Anbaugerätetypen -> sofort lieferbar!

Technische Daten

	SQ60H SQ60V	SQ70H SQ70V	SQ70/55H SQ70/55V	SQ80H SQ80V	SQ90H SQ90V
Baggerklasse	8 - 18 t	15 - 28 t	18 - 32 t	25 - 43 t	40 - 70 t
Aufnahmewelle Ø (mm)	60	70	70	80	90
Achsabstand (mm)	480	600	600	670	750
Breite (mm)	338	448	550	588	748
Gewicht ca. (kg)	170	300	340	430	740
Ventilkonfiguration (V)	3x KV1 2x KV3	2x KV1 2x KV4 1x KV3	2 × KV1 2 × KV4 1 × KV3	2x KV1 2x KV4 1x KV3	2 × KV1 1 × KV3 2 × KV6 + optional: 1 x KV1 (Fett) 1 x KV3 (Wasser)
