HS10V - HS25V (Variolock VL 100-250)

Vollhydraulischer Schnellwechsler für Hydraulikbagger

Jedes Anbaugerät in Sekundenschnelle sicher im Einsatz

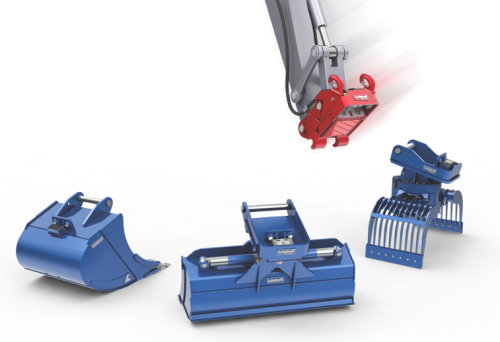

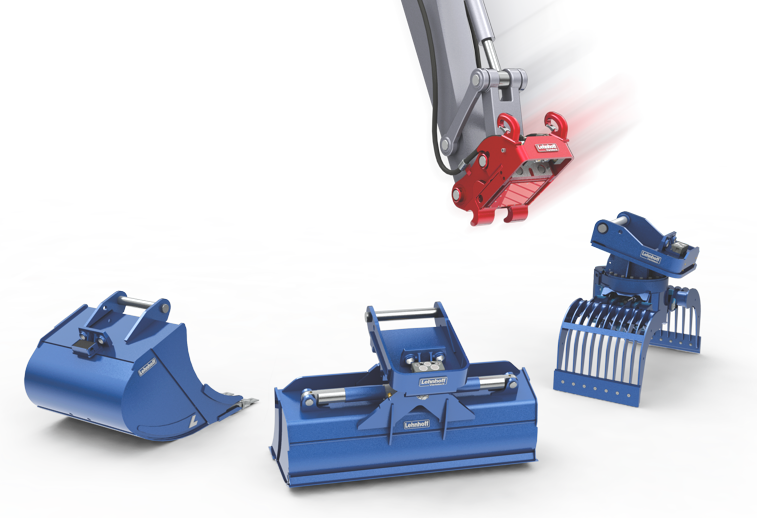

Das vollhydraulische Energiekreis-Kupplungssystem HS-V (Variolock) macht das Wechseln sämtlicher Anbaugeräte einfach, sicher und schnell. Der Fahrer wechselt bequem per Knopfdruck von der Kabine aus alle Werkzeuge samt ihrer hydraulischen Verbindung, ohne die Kabine verlassen zu müssen oder auf weiteres Personal angewiesen zu sein.

Hohe Wirtschaftlichkeit durch Zeit- und Kostenersparnis

Effektiveres Arbeiten: Werkzeugwechsel auch bei kurzen Arbeitszyklen sinnvoll
Mehr Sicherheit und Komfort für den Fahrer
Kostensenkung durch Schonung von Maschine und Anbaugeräten
Vermeidung von Schlauchbrüchen
Weniger Verschmutzung des Hydrauliksystems, umweltschonend

- Optimierte Installation:
  Bereits fertig verschlaucht bis zum SAE Blockflansch.

- 2 Lasthaken serienmäßig

- Im Schnellwechsler integrierter Ventilblock (S-Block)

- Ventilblock im Adapter des Anbaugerätes (A-Block).

Verriegelungsvorgang

Beim Verriegeln von Schnellwechsler und Anbaugerät mit Adapter werden mechanisch die Ventile geöffnet. Der extreme Kurzhub von 0 bis 4,8 mm erlaubt sofort vollen Öldurchfluss. Der Schnellwechsler ist durch permanente
Druckbeaufschlagung immer sicher und spielfrei verriegelt.

S-Block: Ventilblock im Schnellwechsler

Flexibel und zentral an der Unterseite des Schnellwechslers gelagert
Mit 5 Kurzhubventilen
Inklusive Leckölleitung
Integrierte hydraulische Verspannstütze sorgt für feste Hydraulikverbindung zwischen S-Block und A-Block

A-Block: Ventilblock im Anbaugerät

Im Adapter des Anbauwerkzeugs befestigt
Kurzhubventile schließen bündig mit der Blockoberfläche ab, dadurch leicht zu pflegen
Nicht benötigte Ventilplätze sind mit einem Ventil-Dummy bestückt
Optimal auf das jeweilige Werkzeug angepasste Ventile:
2 Ventile (3 Dummies): z. B. Schwenklöffel, Hammer
3 Ventile (2 Dummies): z. B. Fräse, starrer Verdichter
4 Ventile (1 Dummy): z. B. drehbarer Greifer
5 Ventile (kein Dummy): z. B. drehbarer Verdichter

Schwenklöffel:

2 Ventile

(3 Dummies)

Sortiergreifer:

4 Ventile

(1 Dummy)

Hydraulikhammer:

2 Ventile

(3 Dummies)

Drehbarer Anbauverdichter:

5 Ventile

(kein Dummy)

Anbaufräse:

3 Ventile

(2 Dummies)

Tieflöffel:

keine Ventile

(nur Ventilblockschutz)

5 Kurzhubventile ermöglichen alle Funktionen aller Werkzeuge inklusive Leckölleitung

Technische Daten HS10V - HS25V (Variolock VL 100-250)

Schnellwechsler	HS10V	HS21V	HS25V
Baggerklasse	10 - 19 t	18 - 28 t	26 - 40 t
Länge (mm)	520	545	545
Breite (mm)	395	495	600
Gewicht ca. (kg)	220	350	550
Kompatibel mit Adapter	SW 10	SW 21/25	SW 21/25
Ver-/Entriegelungsdruck mind. (bar)
Ventile	3 x KV1, 2 x KV3	2 x KV1, 1 x KV3, 2 x KV4	2 x KV1, 1 x KV3, 2 x KV4
Lasthaken Traglast	2 x 8 t	2 x 10 t	2 x 18 t
