Hydraulische SW

NEU: HS 01 DL / HS 03 DL / HS 03H DL

Die neuen hydraulischen Schnellwechsler für Minibagger

Mit den hydraulischen Lehmatic-Schnellwechslern für Minibagger wechseln Sie ihre Anbaugeräte schnell und sicher und bequem per Knopfdruck aus der Kabine. Alle hydraulischen Mini-Schnellwechsler verriegeln mit permanentem Federdruck (bei HS 03H mit zusätzlicher hydraulischer Blockierung) und entriegeln hydraulisch mittels eines einfach wirkenden Zylinders. Für die Installation am Bagger ist daher nur eine Hydraulikleitung erforderlich. Die Verriegelungskontrolle erfolgt über einen Anzeigestift am Schnellwechsler. Für maximale Sicherheit ist ab sofort zusätzlich die neue Sicherheitsverriegelung Double Lock integriert.


NEU: Double Lock (DL) - das Plus an Sicherheit

Die neue serienmäßige Sicherheitsverriegelung Double Lock verhindert im Falle einer Fehlverriegelung das Herabfallen des Anbaugerätes. Eine mittig zwischen den Aufnahmeklauen angebrachte Zusatzklaue umschließt sofort nach Betätigung der Verriegelung formschlüssig die Aufnahmewelle und verhindert in jeder Stellung ein vollständiges Lösen des Anbaugerätes.

Double Lock Video

HS 01 DL / HS 03 DL

  • Bequemes Wechseln von Anbaugeräten aus der Fahrerkabine
  • Fahrer aktiviert über entsperrbaren Kippschalter das Steuerventil und ver-/entriegelt den Schnellwechsler per Knopfdruck. Wahlweise mit Bedieneinheit Lehmatic Control statt Kippschalter.
  • Durch permanente Federdruckbeaufschlagung ist der Schnellwechsler stets sicher und spielfrei verriegelt
  • Entriegelung hydraulisch über einfach wirkenden Zylinder
  • Serienmäßige Sicherheitsverriegelung Double Lock
  • Optional mit Lasthaken (1 - 3 t) erhältlich
Schnellwechsler HS 03
Schnellwechsler HS 03
    • Nur eine Hydraulikleitung erforderlich für die Installation

    • Entriegeln des Schnellwechslers durch Hydraulikdruck auf einfach wirkenden Zylinder

    • Verriegelung durch Federkraft

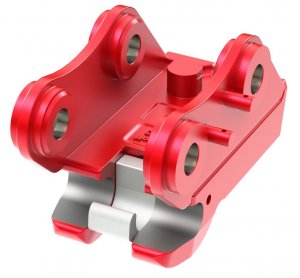

HS 03H (Hydroblock)

  • Bequemes Wechseln von Anbaugeräten aus der Fahrerkabine
  • Wahlweise Bedienung über entsperrbaren Kippschalter oder mit Bedieneinheit Lehmatic Control
  • Stets sichere Verriegelung durch permanenten Federdruck – mit zusätzlicher hydraulischer Blockierung der Riegelbolzen für stärkere Minibagger ab 4,8 t und hochbeanspruchende Werkzeuge wie z. B. Hydraulikhammer
  • Entriegelung hydraulisch über einfach wirkenden Zylinder
  • Optionales Sicherheits-Assistenzsystem Lehmatic Safety Control (LSC)
  • Optional mit Lasthaken (2 - 3 t) erhältlich
Schnellwechsler HS03H
Schnellwechsler HS 03 Hydroblock
    • Nur eine Hydraulikleitung erforderlich für die Installation

    • Zusätzliche Verriegelung durch definierte hydraulische Blockierung des Kolbens mit Senkbremsventil. Trotzdem wie bei HS03 nur eine hydraulische Leitung erforderlich

    • Verriegelung durch Federkraft

Technische Daten HS 01 / HS 03 / HS 03H

Schnellwechsler HS 01 DL HS 03 DL HS 03H DL
Baggerklasse 0,5 - 2 t 1,5 - 5 t 4,8 - 6 t
Länge (mm) 235 295 295
Breite (mm) 180 200 200
Gewicht ca. (kg) 15 30 30
Adapter SW01 SW03 SW03
Aufnahmewelle Ø (mm) 40 50 50
Entriegelungsdruck mind. (bar) 130 160 160
Option Lasthaken zul. Last 1 t 3 t 3 t

Alle Schnellwechselsysteme, die mit Double Lock Sicherheitsfeatures ausgerüstet werden, sind als förderfähige Schnellwechsler bei der BG Bau gelistet. Siehe Link:

https://www.bgbau.de/service/angebote/arbeitsschutzpraemien/praemie/schnellwechseleinrichtungen/
