Hydraulische SW

HS 08 DL

Das neue hydraulische Schnellwechselsystem für Kompaktbagger

Mit dem hydraulischen Lehmatic-Schnellwechsler HS 08 DL für Kompaktbagger wechseln Sie ihre Anbaugeräte schnell und sicher und bequem per Knopfdruck aus der Kabine. Der hydraulische HS 08-Schnellwechsler ver- und entriegelt hydraulisch mittels eines doppelt wirkenden Zylinders. Die Bedienung erfolgt mittels eines entsperrbaren Kippschalters. Die Verriegelungskontrolle erfolgt über einen Anzeigestift am Schnellwechsler.

Für maximale Sicherheit ist ab sofort zusätzlich die neue Sicherheitsverriegelung Double Lock integriert.


NEU: Double Lock (DL) - das Plus an Sicherheit

Die neue serienmäßige Sicherheitsverriegelung Double Lock verhindert im Falle einer Fehlverriegelung das Herabfallen des Anbaugerätes. Eine mittig zwischen den Aufnahmeklauen angebrachte Zusatzklaue umschließt sofort nach Betätigung der Verriegelung formschlüssig die Aufnahmewelle und verhindert in jeder Stellung ein vollständiges Lösen des Anbaugerätes.

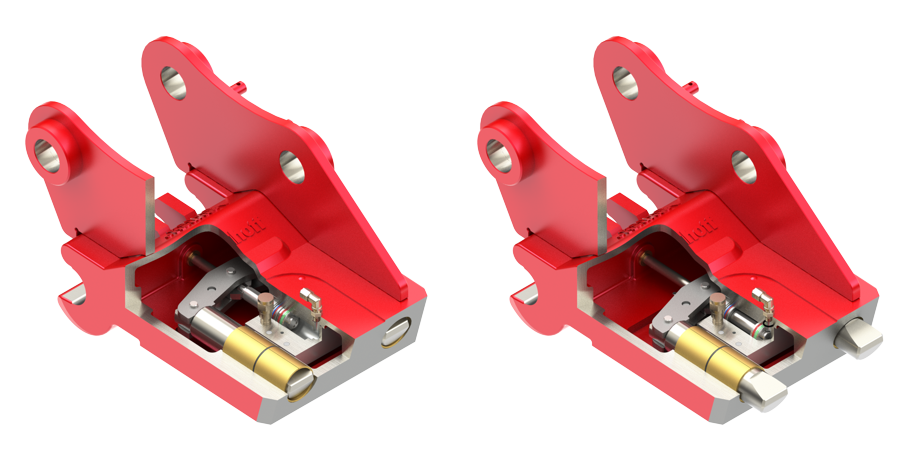

    • Optische Verriegelungsanzeige, aus Fahrerkabine sichtbar. Entriegelt - Anzeigestift ausgefahren

    • Entriegelt – Riegelbolzen eingefahren, Zusatzklaue Double Lock geöffnet

    • Sicher verriegelt – Riegelbolzen ausgefahren, Zusatzklaue Double Lock geschlossen

    • Optische Verriegelungsanzeige, Anzeigestift eingefahren

Double Lock Video

HS 08 DL

  • Bequeme, schnelle und sichere Verriegelung per Knopfdruck vom Fahrerplatz aus
  • Lange Lebensdauer des Schnellwechselsystems durch automatische Nachstellung im Adapter
  • Hohe Funktionssicherheit aufgrund abgedichteter Verriegelungsmechanik/-hydraulik
  • Stets sichere Halteposition der Verriegelung durch ständige Druckbeaufschlagung und integriertes Sicherheitsventil am Hydraulikzylinder
  • Verriegelungskontrolle (Stellung Riegelbolzen) über Anzeigestift
  • Zusätzliche Sicherheit bei Fehlverriegelung durch Zusatzklaue Double Lock
  • Optional mit Lasthaken erhältlich
Schnellwechsler HS 08
Schnellwechsler HS 08 DL

Technische Daten HS 08 DL

Schnellwechsler HS 08 DL
Baggerklasse 6 - 12 t
Länge (mm) 400
Breite (mm) 290
Gewicht ca. (kg)
ohne Lasthaken
85
Adapter SW 08
Aufnahmewelle Ø (mm) 60
Entriegelungsdruck mind. (bar) 160
Option Lasthaken zul. Last 3 t / 5 t

Alle Schnellwechselsysteme, die mit Double Lock Sicherheitsfeatures ausgerüstet werden, sind als förderfähige Schnellwechsler bei der BG Bau gelistet. Siehe Link:

https://www.bgbau.de/service/angebote/arbeitsschutzpraemien/praemie/schnellwechseleinrichtungen/
