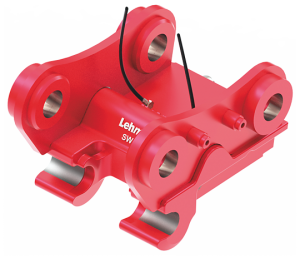

Die hydraulischen Schnellwechselsysteme für Hydraulikbagger
Mit den hydraulischen Lehmatic-Schnellwechslern HS10-25 für Hydraulikbagger wechseln Sie ihre Anbaugeräte schnell und sicher und bequem per Knopfdruck aus der Kabine. Alle hydraulischen HS-Schnellwechsler ver- und entriegeln hydraulisch mittels eines doppelt wirkenden Zylinders. Die Bedienung erfolgt mittels eines entsperrbaren Kippschalters oder auf Wunsch mit der Bedien-Einheit Lehmatic Control. Für maximale Sicherheit lassen sich alle HS-Wechsler mit dem optionalen Sicherheits-Assistenzsystem Lehmatic Safety Control (LSC) ausrüsten.
HS 10-25
- Bequeme, schnelle und sichere Verriegelung per Knopfdruck vom Fahrerplatz aus
- Wahlweise Bedienung über entsperrbaren Kippschalter oder mit Bedieneinheit Lehmatic Control
- Lange Lebensdauer des Schnellwechselsystems durch automatische Nachstellung im Adapter
- Stets sichere Halteposition der Verriegelung durch ständige Druckbeaufschlagung und integriertes Sicherheitsventil am Hydraulikzylinder
- Hohe Funktionssicherheit aufgrund abgedichteter Verriegelungsmechanik/ -hydraulik
- Optionales Sicherheits-Assistenzsystem Lehmatic Safety Control (LSC)
- Optional mit Lasthaken erhältlich
-

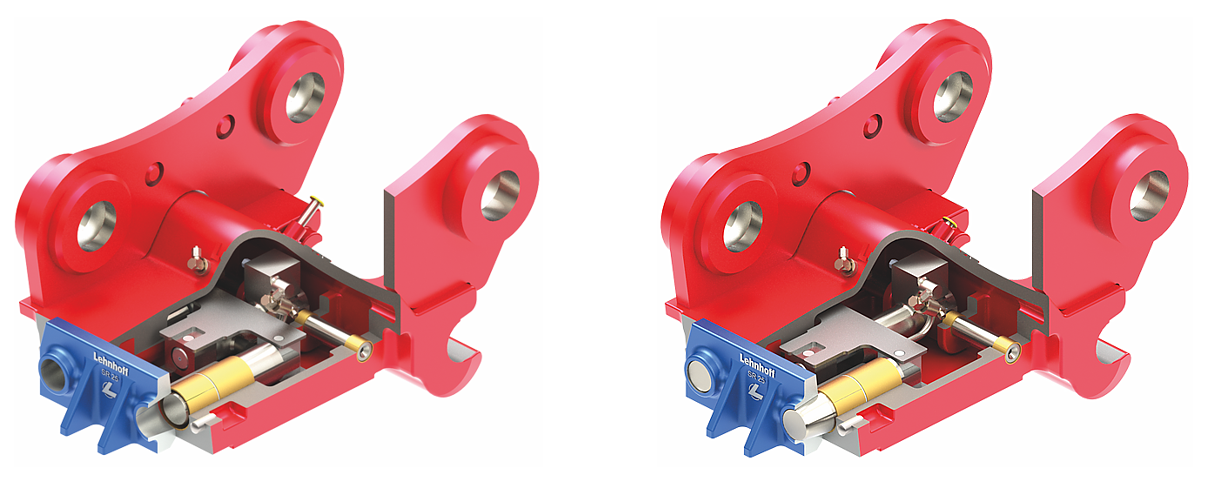

Optische Verriegelungsanzeige, aus Fahrerkabine sichtbar. Entriegelt - Anzeigestift ausgefahren
-
Entriegelt – Riegelbolzen eingefahren
-
Sicher verriegelt – Hydraulikzylinder mit integriertem Sicherheitsventil und ständiger Druckbeaufschlagung
-
Optische Verriegelungsanzeige, Anzeigestift eingefahren
Technische Daten HS 10-25
| Schnellwechsler | HS 10 | HS 21 | HS 25 |
|---|---|---|---|
| Baggerklasse | 10 - 19 t | 18 - 28 t | 26 - 40 t |
| Länge (mm) | 520 | 545 | 545 |
| Breite (mm) | 395 | 495 | 600 |
| Gewicht ca. (kg) | 170 | 270 | 310 |
| Adapter | SW 10 | SW 21/25 | SW 21/25 |
| Aufnahmewelle Ø (mm) | 70 | 80 | 80 |
| Entriegelungsdruck mind. (bar) | 160 | 180 | 180 |
| Option Lasthaken zul. Last | 8 t | 10 t | 18 t |
